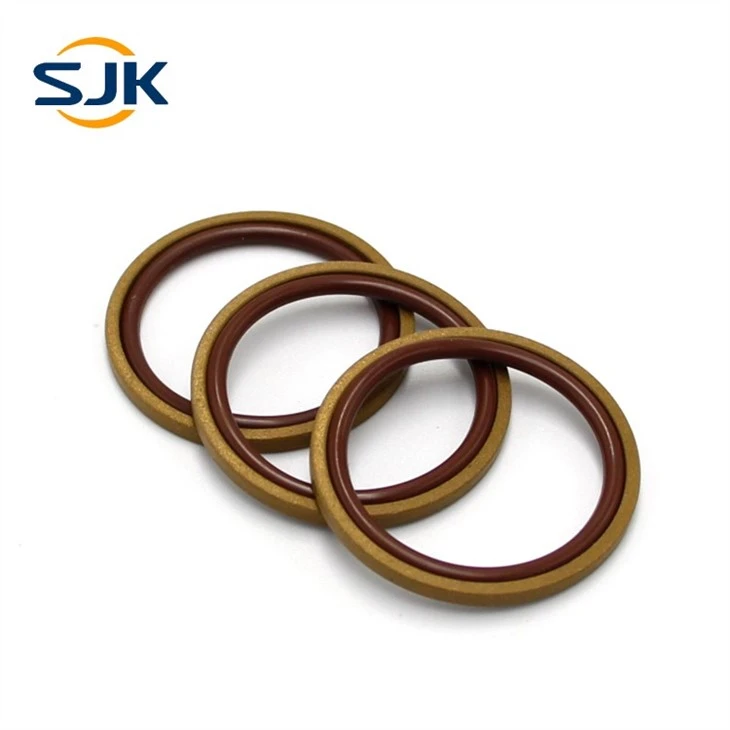

Rotary Glyd Ring

Størrelse: Standard, eller spesiallaget

Materiale: Kobbermodifisert PTFE pluss NBR, FKM, etter behov

Hva er den roterende glydringen

Den roterende glydringen er sammensatt av en O-ring av gummi og en PTFE-ring. I kombinasjonen er O-ringen et kraftpåførende element som et elastisk element, og gitterringen er en dobbeltvirkende tetning. Lav friksjon, ingen kryping, liten startkraft, høy trykkmotstand. I henhold til bruksposisjonen kan den deles inn i hull-glyd-ring og aksel-glyd-ring

Fordeler med glyd-ringen

1) Utmerket statisk tetningsytelse.

2) Et stort ekstruderingsgap kan tillates.

3) Friksjonen er liten, friksjonen genererer mindre varme, og det er ikke noe krypende fenomen.

4) Sporstrukturen er enkel og kan gjøres om til et integrert stempel. Installasjonssporet er i samsvar med den internasjonale standarden ISO7425/2.

5) God slitestyrke og lang levetid,

6) Den parrende overflaten vil ikke feste seg under en lang periode med inaktivitet eller lagring.

7) Egnet for de fleste hydraulikkoljer og de fleste moderne maskinvarematerialer.

8) Utmerket trykkmotstand

Saker som trenger oppmerksomhet i utformingen av roterende glydring

1) Dimensjoneringskrav for glydringspor

Rimelig tetningsringspordesign er en nødvendig forutsetning for at tetningsringen skal spille sine fordeler. Derfor er det nødvendig å referere til de tilsvarende standardene og spesifikasjonene eller manualen til Guangzhou Family for rimelig utforming av sporet. Her er det nødvendig å minne om at størrelsen på den radielle klaringen vil påvirke tetningstrykket. Størrelsen på akselhullet og tverrsnittsstørrelsen til glydringen med forskjellige størrelser og spesifikasjoner kan også påvirke valget av radiell klaring, noe som krever spesiell oppmerksomhet

2) Bly i vinkeldesign

Av hensyn til den senere monteringen av glydringen, skal stempelstangen og den hydrauliske røde sylinderen være utformet med tilsvarende føringsfasninger, slik at de letter monteringen av tetningsringen og ikke lett forårsaker riper eller skader på tetningsringen.

3) Krav til grovhet

Påliteligheten og levetiden til tetningsringen avhenger i stor grad av kvaliteten og overflateruheten til tetningsoverflaten. Riper og riper vil ikke bare påvirke tetningsytelsen, men også øke slitasjen på tetningen, noe som forårsaker for tidlig tetningssvikt

I tillegg til kravene til Ra og Rz for tetningsmotflaten, for å gjøre tetningen mer holdbar, bør lagerlengdeforholdet Rmr (d) av konturen til motflaten kontrolleres. Vanligvis kreves Rmr (=70 prosent ).

Installasjonskrav for roterende glydring

1) Hvis avfasningen ikke er innført i stempelstangen, kreves en monteringshylse.

2) Avgrad og fas, og dekk til gjengeenden av bolten for å forhindre riper i tetningen.

3) Alle arbeidsstykker skal være rengjorte og fri for aske, rusk og andre eksterne partikler.

4) Det er bedre å påføre tetningselementet fett eller olje under installasjonen, for å gjøre installasjonen enklere og mer praktisk. Det er imidlertid nødvendig å sikre kompatibiliteten mellom tetningsmaterialer og disse fettene. Smøremidler som inneholder faste tilsetningsstoffer er ikke tillatt å bruke.

5) Installasjonsverktøyet som brukes må være fritt for skarpe kanter.
