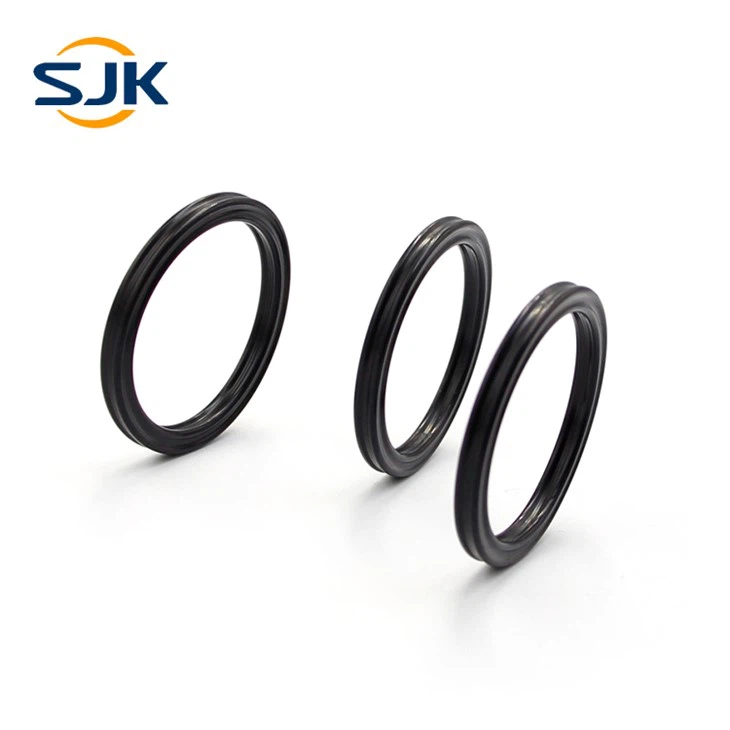

Viton Quad Rings

Størrelse: Standard, spesiallaget

Farge: Svart, rød, blå, som du trenger

Viton quad-ringer kan erstatte O-ringen fullstendig. Den ikke-sirkulære delen kan unngå å rulle i frem- og tilbakegående bevegelse. Den er forbedret på grunnlag av ytelsen til O-ringen, og standardstørrelsen er helt den samme som den amerikanske AS568 standard O-ringen.

Handlingsprinsipp

Quad-tetningsringen er en dobbeltvirkende tetning med elastisk tetningskapasitet. Forkompresjonen under første installasjon genererer radial eller aksial kontaktspenning og systemtrykk for å oppnå tetningsfunksjon.

Den overlagrede tetningskraften øker med økningen i systemtrykket. Under trykk er den X-formede tetningsringen som en væske med høy overflatespenning. Den kan overføre trykket jevnt til alle sider

Arbeidsparametere

Dynamisk forsegling:

Gjengående bevegelse:Mindre enn eller lik5Mpa Ingen holderring:Mindre enn eller lik30Mpa Bruk holderring.

Roterende bevegelse: girring skal brukes tilMindre enn eller lik5Mpa.

Statisk forsegling:

Mindre enn eller lik5MPa uten holderring:Mindre enn eller lik40Mpa med holderring.
